Materiatio

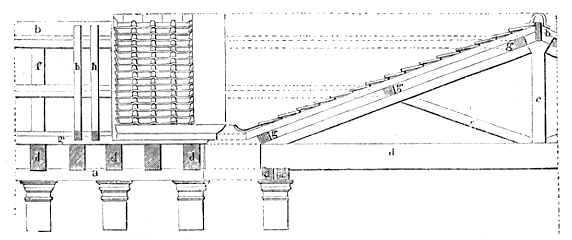

Charpente d'un toit (Vitruv. IV, 2, 1). Les anciens architectes la disposaient comme on le voit dans les deux plans ci-après, tirés de l'Encyclopédie d'Architecture, de Gwilt. Ces deux plans représentent la charpente d'un toit, l'un de face et en hauteur, l'autre de profil et en coupe longitudinale. Voici les différentes parties dont cette charpente est composée :
|
aa. Trabes.
Sablières, poutres formant les architraves,
supportées sur des colonnes ou des pilastres.
bb. Columen.
Faîtage, pièce qui forme le point culminant du
toit.
c. Columna.
Poinçon qui soutient le faîtage.
dd. Tigna. Entraits,
poutres jetées en travers, d'un côté
à l'autre du bâtiment et reposant sur les
architraves.
e. Capreolus.
Contrefiche placée en diagonale entre le
poinçon et l'arbalétrier qu'il supporte.
ff. Canterii.
Arbalétriers, formant unlit sur lequel reposent les
pannes, couchées en travers.
ggg.
Templa. Les pannes, formant un lit pour les
chevrons, qui sont posés sur elles en sens contraire et
les coupent à angle droit.
hh.
Asseres. Chevrons. Sur les chevrons sont
clouées des lattes et les tuiles sont accorchées
aux lattes.
Souvent la charpente d'un toit se compliquait de pièces
accessoires qui achevaient de lui donner de la force et de la
rendre résistante ; mais on n'a donné ici que les
pièces principales et essentielles. Un toit ancien ne
diffère, quant à la structure intérieure,
d'un toit moderne que parce qu'il est plus simple et ne
présente pas de parties aussi compliquées.
Materiatus
Fait de bois, construit en bois (Vitruv. IV, 2).
